कॉलोनी हो या मकान का लेआउट करना इन , सभी मे ये सामाग्री का उपयोग करना होता है
थियोडोलाइट (Theodolite) – कोण मापने के लिए
📌 उपयोग:
- क्षैतिज (Horizontal) और ऊर्ध्वाधर (Vertical) कोणों को मापने के लिए
- स्थलाकृति सर्वेक्षण (Topographic Survey) में
- सड़क, पुल, भवन आदि के निर्माण में संरेखण (Alignment) के लिए
- भूमि सीमाओं की सटीक माप के लिए
📌 कैसे उपयोग करें?
- थियोडोलाइट को एक समतल तिपाई (Tripod) पर ठीक करें
- इसे समायोजित (Level) करें और दृष्टि रेखा (Line of Sight) सेट करें
- वांछित बिंदु पर टेलीस्कोप को केंद्रित करके कोणों की गणना करें
2. डंपी लेवल (Dumpy Level) – ऊँचाई मापने के लिए
📌 उपयोग:
- भूमि समतलता (Levelling) जाँचने के लिए
- दो बिंदुओं के बीच ऊँचाई का अंतर मापने के लिए
- भवन नींव और सड़क निर्माण में सही ढलान (Slope) सेट करने के लिए
📌 कैसे उपयोग करें?
- डंपी लेवल को तिपाई पर स्थापित करें और समतल करें
- एक लेवलिंग स्टाफ (Levelling Staff) को मापा जाने वाला स्थान पर रखें
- टेलीस्कोप के माध्यम से स्टाफ पर अंक देख कर ऊँचाई रिकॉर्ड करें
3. स्टील टेप (Steel Tape) – मापन के लिए
📌 उपयोग:
- दूरी मापने के लिए
- भवन निर्माण में लेआउट निर्धारित करने के लिए
- भूमि सीमाओं को चिह्नित करने के लिए
📌 कैसे उपयोग करें?
- एक छोर को तय करें और दूसरे छोर को खींचकर मापन करें
- ध्यान दें कि टेप सीधा हो और लटके नहीं

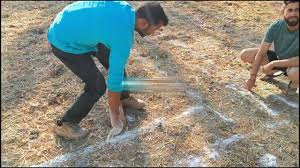

4. चूना या चाक (Lime/Chalk) – निशान बनाने के लिए
📌 उपयोग:
- अस्थायी चिह्न बनाने के लिए
- निर्माण स्थल पर गाइडलाइन तैयार करने के लिए
- ईंट बिछाने, सड़क चिह्न और नींव लेआउट के लिए
📌 कैसे उपयोग करें?
- चूना या चाक का घोल बनाकर सतह पर लाइन खींचें
- हाथ से या चाक लाइनर मशीन से सीधी रेखा बनाएं
5. लकड़ी की खूंटियां (Wooden Pegs) – स्थायी मार्किंग के लिए
- जमीन पर स्थायी बिंदु चिह्नित करने के लिए
- भवन और सड़क निर्माण में कोनों की स्थिति तय करने के लिए
- सर्वेक्षण स्थलों को स्थायी रूप से चिह्नित करने के लिए
- खूंटियों को तय स्थान पर ठोंक दें
- इन्हें सफेद या लाल रंग से रंग सकते हैं ताकि आसानी से दिखाई दें
6. स्ट्रिंग लाइन (String Line) – गाइडलाइन बनाने के लिए
📌 उपयोग:
- निर्माण में सीधे किनारे बनाने के लिए
- ईंट की दीवार या फुटपाथ बनाने में सही दिशा सुनिश्चित करने के लिए
- सड़क और पाइपलाइन बिछाने में मार्गदर्शन के लिए
📌 कैसे उपयोग करें?
- दो खूंटियों के बीच कसकर स्ट्रिंग बांधें
- सुनिश्चित करें कि स्ट्रिंग सीधी और समतल हो
👉 निष्कर्ष:
ये सभी उपकरण मिलकर निर्माण और सर्वेक्षण कार्य को सुचारू और सटीक बनाते हैं। क्या आपको किसी उपकरण के बारे में और जानकारी चाहिए? 😊
