निर्माण (Construction) के क्षेत्र में लेआउट एक बहुत महत्वपूर्ण चरण होता है। किसी भी भवन, सड़क, पुल या अन्य संरचनाओं के निर्माण के लिए सही लेआउट तैयार करना आवश्यक होता है। यह सुनिश्चित करता है कि निर्माण सही स्थान, माप और डिज़ाइन के अनुसार हो।
निर्माण लेआउट क्या होता है?
निर्माण लेआउट वह प्रक्रिया है जिसमें साइट पर संरचना की सटीक स्थिति और आयाम चिह्नित किए जाते हैं। इसमें भूमि सर्वेक्षण, सीमाओं का निर्धारण, नींव की स्थिति और विभिन्न निर्माण घटकों की प्लानिंग शामिल होती है। यह प्रक्रिया निर्माण कार्य को सुचारू और त्रुटिहीन बनाने में मदद करती है।
निर्माण लेआउट करने की प्रक्रिया
1. स्थल निरीक्षण और सर्वेक्षण (Site Inspection & Surveying)
- सबसे पहले, भूमि का निरीक्षण किया जाता है और टोपोग्राफिकल सर्वे किया जाता है।
- सर्वे उपकरणों जैसे कि थियोडोलाइट, टेप, जीपीएस, लेवलिंग इंस्ट्रूमेंट्स आदि का उपयोग किया जाता है।
- भूमि की ढलान, मिट्टी की गुणवत्ता और जल निकासी प्रणाली की जांच की जाती है।
2. बाउंड्री मार्किंग (Boundary Marking)
- जमीन की सीमाओं को सटीक रूप से चिह्नित करना आवश्यक होता है।
- सरकारी नक्शे और भू-अभिलेखों के आधार पर बाउंड्री को फिक्स किया जाता है।

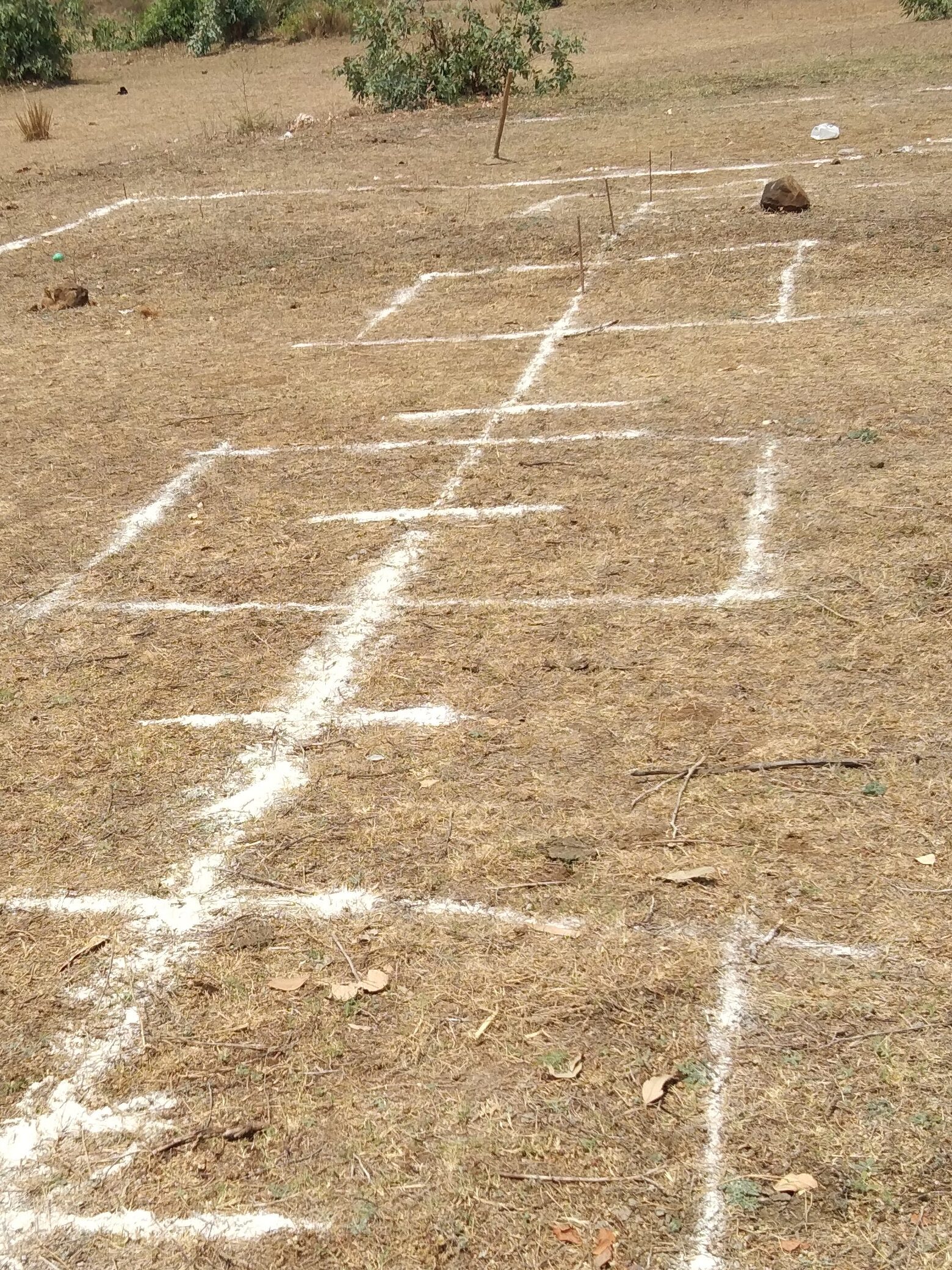

3. गाइड लाइन और ग्रिड सिस्टम बनाना (Guideline & Grid System)
- निर्माण स्थल पर ग्रिड लाइनें बनाई जाती हैं ताकि सभी संरचनात्मक तत्व सही स्थान पर रहें।
- इसके लिए लकड़ी की खूंटियां (pegs) और रस्सियों का उपयोग किया जाता है।
- प्लिंथ लाइन (Plinth Line) और कॉलम पोजीशन को सही जगह पर अंकित किया जाता है।

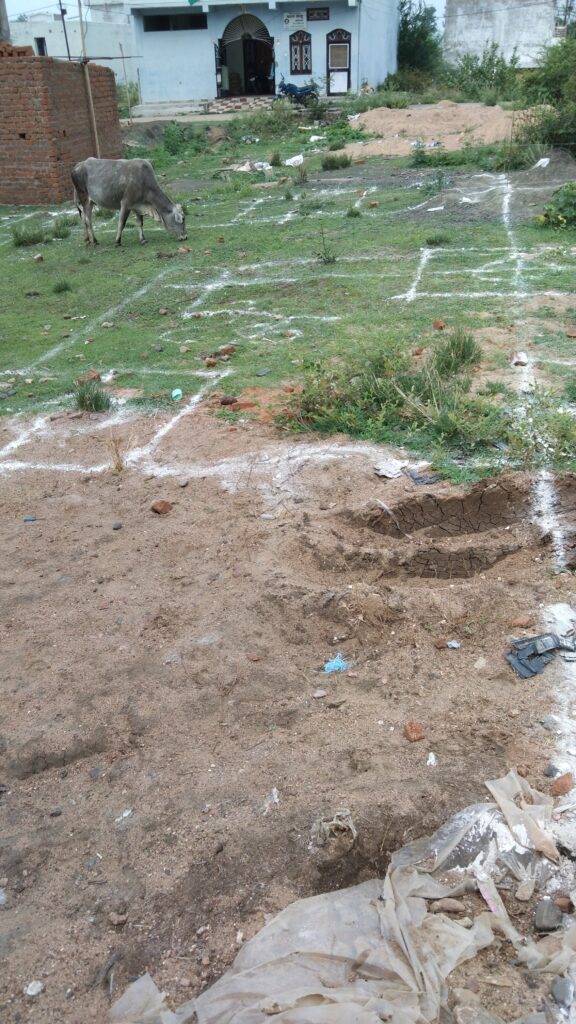

4. नींव का लेआउट (Foundation Layout)
- भवन की नींव का सही स्थान, गहराई और चौड़ाई चिह्नित की जाती है।
- खोदाई के लिए गाइड मार्किंग की जाती है ताकि खुदाई सही माप में हो।
- फ़ुटिंग (Footing) और पिलर के स्थानों को चिह्नित किया जाता है।
5. पिलर और दीवारों का चिह्नांकन (Marking of Columns & Walls)
- कॉलम और दीवारों की स्थिति सही स्थान पर चिह्नित की जाती है।
- यह सुनिश्चित किया जाता है कि निर्माण योजना के अनुसार सभी पिलर सही जगह हों।
6. स्तर निर्धारण (Leveling & Height Marking)
- निर्माण स्थल के विभिन्न बिंदुओं की ऊँचाई और स्तर को चिह्नित किया जाता है।
- यह प्रक्रिया डंपी लेवल (Dumpy Level) और ऑटो लेवल की मदद से की जाती है।
7. अंतिम जाँच (Final Verification)
- सभी चिह्नांकनों की दोबारा जाँच की जाती है ताकि कोई गलती न हो।
- आर्किटेक्ट और इंजीनियर द्वारा पुनः निरीक्षण किया जाता है।
- इसके बाद ही खुदाई और अन्य निर्माण कार्य शुरू किए जाते हैं।
निर्माण लेआउट के लिए आवश्यक उपकरण
- थियोडोलाइट (Theodolite) – कोण मापने के लिए
- डंपी लेवल (Dumpy Level) – ऊँचाई मापने के लिए
- स्टील टेप (Steel Tape) – मापन के लिए
- चूने या चाक (Lime/Chalk) – निशान बनाने के लिए
- लकड़ी की खूंटियां (Wooden Pegs) – स्थायी मार्किंग के लिए
- स्ट्रिंग लाइन (String Line) – गाइडलाइन बनाने के लिए
निर्माण लेआउट करते समय ध्यान देने योग्य बातें
✔ सही माप-तोल (Accurate Measurements) – यदि मापन गलत होगा, तो पूरी संरचना प्रभावित हो सकती है।
✔ साइट की जाँच (Site Inspection) – निर्माण स्थल की भौगोलिक और जलवायु स्थिति को ध्यान में रखना आवश्यक है।
✔ सरकारी नियमों का पालन (Legal Compliance) – भूमि सीमाओं और निर्माण नियमों का पालन करना चाहिए।
✔ सही उपकरणों का उपयोग (Use of Proper Tools) – आधुनिक उपकरणों का उपयोग करके लेआउट सटीक बनाया जा सकता है।
✔ प्लान के अनुसार कार्य (Follow the Blueprint) – आर्किटेक्ट और इंजीनियर द्वारा तैयार की गई योजना का पालन करना चाहिए।
निष्कर्ष
निर्माण लेआउट एक बहुत महत्वपूर्ण प्रक्रिया है जो यह सुनिश्चित करती है कि भवन या कोई अन्य संरचना सही स्थान पर और सही डिज़ाइन के अनुसार बनाई जाए। यदि लेआउट सही तरीके से किया जाए, तो निर्माण में त्रुटियाँ कम होती हैं और समय तथा लागत की बचत होती है। इसलिए, सभी चरणों को सावधानीपूर्वक पूरा करना आवश्यक है।
